Ring Joint Gaskets สามารถทนแรงดันสูงและอุณหภูมิสูงได้จริงหรือ?

ในอุตสาหกรรมน้ำมัน ก๊าซ และการขุดเจาะ ประสิทธิภาพการปิดผนึกส่งผลโดยตรงต่อความปลอดภัยของอุปกรณ์และประสิทธิภาพการผลิต ปะเก็นวงแหวนที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์การผลิตน้ำมันและก๊าซและโรงงานขุดเจาะ อย่างไรก็ตาม วิศวกรและผู้ซื้อระดับองค์กรจำนวนมากยังคงสงสัยว่า: "ปะเก็นวงแหวนสามารถทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะที่รุนแรงหรือไม่"
บทความนี้จะให้การวิเคราะห์ที่ครอบคลุมจากห้าแง่มุม: หลักการออกแบบ คุณสมบัติของวัสดุ มาตรฐานและข้อกำหนด กรณีการใช้งานจริง และคำแนะนำในการเลือก เพื่อตอบคำถามนี้

1. หลักการออกแบบของ ปะเก็นแหวนร่วม

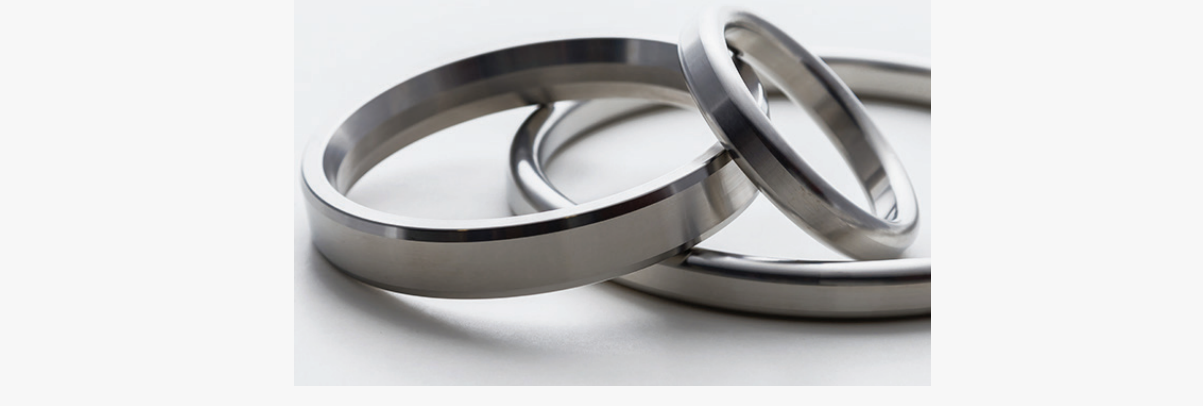

ปะเก็นวงแหวนหรือที่เรียกว่าปะเก็น RTJ (Ring Type Joint) เป็นส่วนประกอบการปิดผนึกแบบพิเศษที่ช่วยให้สามารถปิดผนึกได้อย่างมีประสิทธิภาพผ่านแรงดันเชิงกล หลักการออกแบบหลัก ได้แก่ :

การปิดผนึกด้วยแรงดันที่เกิดจากโบลต์
ในระหว่างการติดตั้ง โบลต์จะใช้แรงกดที่สม่ำเสมอกับหน้าแปลน ทำให้ส่วนที่เป็นโลหะที่นิ่มกว่าของปะเก็นข้อต่อแหวนไหลเข้าไปในช่องว่างเล็กๆ บนพื้นผิวหน้าแปลน จึงสร้างซีลหน้าสัมผัสระหว่างโลหะกับโลหะที่แน่นหนาและเชื่อถือได้

การปิดผนึกโลหะกับโลหะ
ต่างจากปะเก็นอ่อนแบบดั้งเดิม ปะเก็นข้อต่อแหวนอาศัยการไหลของโลหะและการเสียรูปของพลาสติกในการปิดผนึก รักษาเสถียรภาพภายใต้สภาวะความดันสูงและอุณหภูมิสูง และมีแนวโน้มที่จะเกิดการเสียรูปหรือการรั่วไหลของการบีบอัดน้อยกว่า

การออกแบบกลไกแบบปรับเปลี่ยนได้
การออกแบบหน้าตัดของปะเก็นข้อต่อแหวนได้รับการคำนวณอย่างแม่นยำเพื่อปรับให้เข้ากับความหยาบของพื้นผิวและการกระจายความเค้นของวัสดุหน้าแปลนต่างๆ ทำให้มั่นใจได้ถึงประสิทธิภาพการปิดผนึกที่เชื่อถือได้ในระยะยาวภายใต้สภาวะการทำงานที่หนักหน่วง

การออกแบบที่เป็นเอกลักษณ์นี้ทำให้ปะเก็นวงแหวนเป็นตัวเลือกที่ต้องการสำหรับการซีลแรงดันสูงและอุณหภูมิสูงในอุตสาหกรรมน้ำมัน ก๊าซ และเคมี

2. คุณสมบัติของวัสดุเป็นตัวกำหนดความต้านทานแรงดันสูงและอุณหภูมิสูง
สมรรถนะแรงดันสูงและอุณหภูมิสูงของปะเก็นวงแหวนมีความสัมพันธ์อย่างใกล้ชิดกับวัสดุที่ใช้ วัสดุทั่วไป ได้แก่ :

โลหะอ่อน: เช่น ทองแดง อลูมิเนียมบรอนซ์ เหล็กอ่อน หรือโลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก ซึ่งมีคุณสมบัติเป็นพลาสติกและปิดผนึกได้ดี

เหล็กโลหะผสมอุณหภูมิสูง: ทนความร้อนและการกัดกร่อน คงความแข็งแรงภายใต้สภาวะการทำงานที่อุณหภูมิสูง

ลักษณะของวัสดุส่งผลโดยตรงต่อความต้านทานแรงดันและอุณหภูมิของปะเก็นข้อต่อแหวน ตัวอย่างเช่น ภายใต้มาตรฐาน API 6A และ ASME B16.20 ปะเก็นวงแหวนที่ออกแบบด้วยวัสดุและขนาดเฉพาะสามารถทนต่อแรงกดดันได้หลายร้อยบาร์และอุณหภูมิหลายร้อยองศาเซลเซียส ซึ่งตรงตามข้อกำหนดการปฏิบัติงานที่เข้มงวดของอุปกรณ์หัวเจาะน้ำมันและก๊าซ หัวเจาะ และท่อส่งก๊าซ

3. ข้อมูลจำเพาะมาตรฐานรับประกันความน่าเชื่อถือ
เพื่อให้มั่นใจในความน่าเชื่อถือของปะเก็นแหวนในสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง จึงได้มีการกำหนดมาตรฐานอุตสาหกรรมทั้งในระดับนานาชาติและในประเทศหลายประการ:

API 6A: มาตรฐานสำหรับวาล์วและอุปกรณ์หลุมผลิตในอุตสาหกรรมน้ำมันและก๊าซ ครอบคลุมพิกัดแรงดัน ขนาด และข้อกำหนดของวัสดุ

API 17D: มาตรฐานสำหรับอุปกรณ์ใต้ทะเล รับประกันประสิทธิภาพการซีลในสภาพแวดล้อมใต้น้ำที่มีแรงดันสูง

ASME B16.20: มาตรฐานสำหรับท่ออุตสาหกรรมและการปิดผนึกหน้าแปลน ควบคุมการผลิตและการทดสอบปะเก็นแหวน

ด้วยการยึดมั่นในมาตรฐานเหล่านี้อย่างเคร่งครัด ความต้านทานต่อแรงดัน ทนต่ออุณหภูมิ และประสิทธิภาพการรั่วของปะเก็นแหวนได้รับการตรวจสอบทางวิศวกรรม ทำให้บริษัทต่างๆ สามารถใช้ปะเก็นวงแหวนในอุปกรณ์ที่สำคัญได้อย่างมั่นใจ

4. ประสิทธิภาพของปะเก็นแหวนในการใช้งานจริง
หลุมผลิตน้ำมันและก๊าซและอุปกรณ์ขุดเจาะ
ปะเก็นแหวนถูกนำมาใช้กันอย่างแพร่หลายในหลุมผลิตแรงดันสูง ข้อต่อท่อเจาะ วาล์วต้นคริสต์มาส และอุปกรณ์อื่นๆ หลักการซีลโลหะช่วยรักษาซีลแม้ภายใต้การเปลี่ยนแปลงแรงดันกะทันหันและอุณหภูมิสูง ป้องกันการรั่วไหลของน้ำมันและก๊าซ และรับประกันความปลอดภัยในการผลิต

ท่อปิโตรเคมี
ในท่อส่งไอน้ำอุณหภูมิสูงหรือท่อขนส่งของเหลวที่มีฤทธิ์กัดกร่อน คุณสมบัติอุณหภูมิสูงและทนต่อการกัดกร่อนของปะเก็นแหวนช่วยลดเหตุการณ์การรั่วไหลได้อย่างมาก และปรับปรุงความน่าเชื่อถือในการปฏิบัติงานของท่อ

5. คำแนะนำในการเลือกและการติดตั้ง
เพื่อใช้ประโยชน์จากปะเก็นแหวนที่มีแรงดันสูงและอุณหภูมิสูงอย่างเต็มที่ บริษัทควรคำนึงถึงประเด็นต่อไปนี้:

เลือกปะเก็นตามระดับแรงดัน
สภาพแวดล้อมการทำงานที่แตกต่างกันมีแรงกดดันและอุณหภูมิต่างกัน ดังนั้นควรพิจารณาข้อกำหนดการให้คะแนนความดันในมาตรฐาน API และ ASME ในระหว่างการคัดเลือก

จับคู่วัสดุและขนาดหน้าแปลนอย่างเหมาะสม
ปะเก็นวงแหวนต้องตรงกับวัสดุพื้นผิวหน้าแปลน ความแข็ง และขนาดเพื่อให้แน่ใจว่ามีการปิดผนึกระหว่างโลหะกับโลหะอย่างมีประสิทธิภาพ

แรงบิดในการติดตั้งที่ถูกต้อง
การใช้แรงบิดโบลต์ที่สม่ำเสมอเป็นสิ่งสำคัญเพื่อให้มั่นใจในการปิดผนึกที่เชื่อถือได้ ควรใช้ประแจทอร์คตามขั้นตอนมาตรฐานระหว่างการติดตั้ง

การตรวจสอบและบำรุงรักษาเป็นประจำ
แม้ว่าปะเก็นวงแหวนจะทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง แต่การตรวจสอบพื้นผิวหน้าแปลนและสภาพของปะเก็นเป็นประจำยังคงเป็นสิ่งจำเป็นหลังจากใช้งานเป็นเวลานานเพื่อให้แน่ใจว่าการทำงานปลอดภัยอย่างต่อเนื่อง

ปะเก็นวงแหวนสามารถทนต่อแรงดันสูงและอุณหภูมิสูงได้จริง ๆ ด้วยการออกแบบซีลโลหะที่เป็นเอกลักษณ์ วัสดุคุณภาพสูง มาตรฐานและข้อกำหนดที่เข้มงวด และวิธีการติดตั้งทางวิทยาศาสตร์ ในน้ำมัน ก๊าซธรรมชาติ การขุดเจาะ และอุปกรณ์ท่อส่งอุณหภูมิสูงและแรงดันสูง ปะเก็นข้อต่อแหวนไม่เพียงแต่ให้การปิดผนึกที่เชื่อถือได้ แต่ยังปรับปรุงความปลอดภัยของอุปกรณ์และประสิทธิภาพการผลิตอย่างมีนัยสำคัญอีกด้วย
สำหรับธุรกิจ การเลือกปะเก็นข้อต่อแหวนคุณภาพสูงที่เป็นไปตามมาตรฐาน API 6A, API 17D และ ASME B16.20 และปฏิบัติตามขั้นตอนการติดตั้งและบำรุงรักษาอย่างเคร่งครัด เป็นสิ่งสำคัญอย่างยิ่งในการรับรองการทำงานที่ปลอดภัยและราบรื่นของการทำงานที่ใช้แรงดันสูงและอุณหภูมิสูง
