ควรระวังอะไรบ้างเมื่อติดตั้งปะเก็นโลหะลูกฟูก

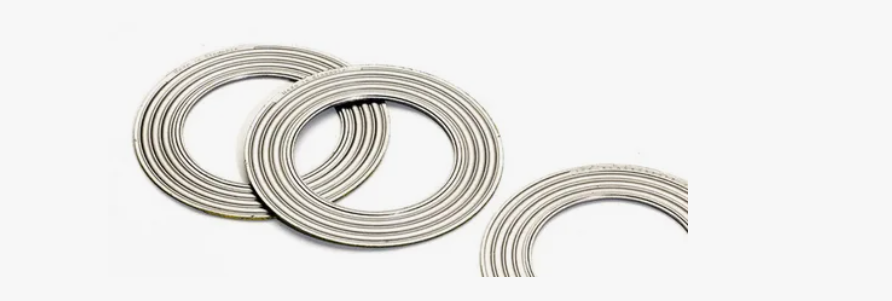

ปะเก็นโลหะลูกฟูก เนื่องจากเป็นวัสดุปิดผนึกประสิทธิภาพสูงจึงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน พลังงาน และการผลิตเครื่องจักร ในสภาวะความดันที่มีอุณหภูมิสูง แรงดันสูง มีการกัดกร่อนสูง หรือมีการเปลี่ยนแปลงตามรอบ ปะเก็นโลหะลูกฟูกที่มีการคืนสภาพยืดหยุ่นและความต้านทานการบีบอัดได้ดีเยี่ยม กลายเป็นตัวเลือกที่เหมาะสำหรับการปิดผนึกหน้าแปลนในอุปกรณ์หลายชนิด อย่างไรก็ตาม ไม่ว่าปะเก็นจะมีประสิทธิภาพดีแค่ไหน การติดตั้งที่ไม่เหมาะสมอาจทำให้เกิดการรั่วไหล การกระแทก หรือแม้แต่อุบัติเหตุด้านความปลอดภัยได้ ดังนั้นการติดตั้งที่ถูกต้องจึงเป็นสิ่งสำคัญ

ต่อไปนี้ให้รายละเอียดเกี่ยวกับการใช้ปะเก็นโลหะลูกฟูกอย่างถูกต้องจากสามด้าน ได้แก่ การเตรียมก่อนการติดตั้ง จุดประกอบ และข้อผิดพลาดทั่วไป

1. การเตรียมการก่อนการติดตั้ง
ก่อนติดตั้งปะเก็นโลหะลูกฟูก จำเป็นต้องมีการตรวจสอบและยืนยันหลายครั้งเพื่อให้แน่ใจว่าปะเก็นอยู่ในสภาพแวดล้อมการทำงานที่เหมาะสม

(1) ตรวจสอบว่าพื้นผิวหน้าแปลนเรียบและสะอาดหรือไม่
พื้นผิวซีลหน้าแปลนต้องปราศจากรอยขีดข่วน ครีบ สนิม หรือเศษปะเก็นที่หลงเหลืออยู่
ทำความสะอาดด้วยแปรงลวดหรือตัวทำละลาย
ความหยาบผิวควรเป็นไปตามข้อกำหนดของปะเก็น มิฉะนั้นจะส่งผลต่อประสิทธิภาพการปิดผนึก
โดยเฉพาะอย่างยิ่งสำหรับปะเก็นโลหะ ข้อกำหนดด้านคุณภาพสำหรับพื้นผิวการซีลจะสูงกว่านั้นอีก ข้อบกพร่องใด ๆ อาจทำให้เกิดการรั่วไหลได้

(2) ยืนยันข้อกำหนดและรุ่นของปะเก็น
ก่อนการติดตั้ง ให้ตรวจสอบ:
วัสดุปะเก็นเหมาะสมกับสภาพการทำงานหรือไม่ (เช่น สแตนเลส เคลือบกราไฟท์ ฯลฯ)
ขนาดตรงกับหน้าแปลนหรือไม่
มีความหนาเหมาะสมหรือไม่
อัตราอุณหภูมิและความดันเป็นไปตามข้อกำหนดหรือไม่
หลีกเลี่ยงการใช้ปะเก็นที่ "ใกล้เพียงพอ" เพื่อหลีกเลี่ยงผลกระทบต่อการซีล

(3) ตรวจสอบว่าโครงสร้างกระดาษลูกฟูกไม่เสียหายหรือไม่
ลอนเป็นโครงสร้างหลักสำหรับการคืนตัวและประสิทธิภาพการปิดผนึกที่ยืดหยุ่นของปะเก็น ก่อนการติดตั้งต้องได้รับการยืนยันว่า:
ลอนไม่แตก
ไม่มีการเสียรูปที่ชัดเจน
ชั้นเคลือบกราไฟท์ PTFE และชั้นเคลือบอื่นๆ ยึดเข้าที่อย่างแน่นหนาและไม่หลุดออก
หากพบความเสียหายควรเปลี่ยนทันที

2. ประเด็นสำคัญในการติดตั้งปะเก็นโลหะลูกฟูก
ขั้นตอนการติดตั้งที่ถูกต้องสามารถปรับปรุงประสิทธิภาพการซีลและอายุการใช้งานได้อย่างมีประสิทธิภาพ
(1) การวางศูนย์กลางที่ถูกต้อง
ปะเก็นต้องอยู่ตรงกลางหน้าแปลนอย่างแม่นยำ และไม่สามารถเยื้องได้ ความเยื้องศูนย์จะนำไปสู่ความเครียดที่ไม่สม่ำเสมอ ทำให้เกิด:
แรงดันเกินในบางพื้นที่ทำให้ปะเก็นเสียหาย
แรงดันไม่เพียงพอในบางพื้นที่ทำให้เกิดการรั่วไหล
หากหน้าแปลนมีขนาดใหญ่ขอแนะนำให้ใช้เครื่องมือกำหนดตำแหน่งชั่วคราวเพื่อช่วยในการติดตั้ง

(2) การขันสลักเกลียวให้แน่นและสมมาตร
การขันให้แน่นเป็นขั้นตอนสำคัญในการติดตั้งปะเก็นโลหะลูกฟูก และต้องเป็นไปตามหลักการ "การแบ่งส่วนแบบสมมาตร":
ขั้นตอนการกระชับมักจะเป็นดังนี้:
ขั้นแรก ขันให้แน่นล่วงหน้าด้วยแรงบิด 30%
ประการที่สอง ขันให้เท่ากันด้วยแรงบิด 60%
ประการที่สาม เข้าถึงแรงบิด 100%
สุดท้ายให้ตรวจสอบอีกครั้งในแนวทแยง
วิธีการนี้ช่วยให้มั่นใจได้ถึงความเค้นที่สม่ำเสมอบนปะเก็น หลีกเลี่ยงการบีบอัดมากเกินไปในด้านหนึ่งหรือการปิดผนึกไม่เพียงพอในอีกด้านหนึ่ง

(3) ควบคุมแรงขันที่เหมาะสม
ปะเก็นโลหะลูกฟูกมีข้อกำหนดเฉพาะสำหรับแรงขัน:
ต่ำเกินไป: การปิดผนึกไม่เพียงพอ ทำให้เกิดการรั่วไหล
สูงเกินไป: ลอนได้รับความเสียหาย ทำให้สูญเสียความยืดหยุ่นและความสามารถในการฟื้นตัว
แนะนำให้ขันให้แน่นตามรุ่นปะเก็น เกรดหน้าแปลน และข้อกำหนดของสลักเกลียว โดยอ้างอิงจากตารางแรงบิดที่ผู้ผลิตกำหนด

(4) หลีกเลี่ยงการทาสารหล่อลื่นโดยตรงกับพื้นผิวปะเก็น
ผู้ติดตั้งบางรายคุ้นเคยกับการใช้น้ำมันหรือจาระบีกับพื้นผิวปะเก็น ซึ่งจะส่งผลต่อการเสียดสีระหว่างปะเก็นกับพื้นผิวซีล ส่งผลให้:
ปะเก็นเลื่อนหลุด
การปิดผนึกที่ไม่เสถียร
ความเข้มข้นของความเครียด
ควรใช้สารหล่อลื่นในปริมาณเล็กน้อยกับสลักเกลียวเท่านั้น และไม่ควรทากับปะเก็น

3. ประเด็นสำคัญที่ต้องตรวจสอบหลังการติดตั้ง
หลังการติดตั้ง จำเป็นต้องมีการตรวจสอบอย่างครอบคลุม:
(1) ตรวจสอบว่าแรงบิดของโบลต์เป็นไปตามมาตรฐานหรือไม่
ใช้ประแจปอนด์ในการตรวจสอบอีกครั้งเพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากการตัดสินด้วยตนเอง

(2) ตรวจสอบการเปลี่ยนแปลงช่องว่างของหน้าแปลน
ช่องว่างทั้งสองด้านของหน้าแปลนควรสอดคล้องกัน มิฉะนั้นจะบ่งชี้ว่า:
ปะเก็นไม่อยู่ตรงกลาง
แรงโบลต์ไม่สม่ำเสมอ
จำเป็นต้องมีการปรับใหม่

(3) การทดลองสังเกตการรั่วไหล
ให้ความสนใจเป็นพิเศษระหว่างการเพิ่มแรงดันหรือการให้ความร้อนของระบบ:
มีการรั่วไหลเล็กน้อย
เสียงหรือการสั่นสะเทือนที่ผิดปกติ
ความร้อนสูงเกินไปเฉพาะที่
หากจำเป็น ให้ทำการกระชับด้วยความร้อนขั้นที่สองเพื่อปรับปรุงประสิทธิภาพการซีล

4. หลีกเลี่ยงข้อผิดพลาดทั่วไปเหล่านี้
เมื่อติดตั้งปะเก็นโลหะลูกฟูก ข้อผิดพลาดต่อไปนี้มักทำให้เกิดการรั่วไหลหรือความเสียหาย:

ใช้ประเก็นเก่าโดยตรง
พื้นผิวปะเก็นปนเปื้อนน้ำมัน น้ำ หรือสิ่งเจือปน
ยังคงใช้หน้าแปลนที่ผิดรูปอย่างรุนแรงต่อไป
ไม่ขันโบลท์ตามมาตรฐานแรงบิด
การใช้ปะเก็นนอกเหนือสภาวะการทำงาน (อุณหภูมิหรือความดันมากเกินไป)
การหลีกเลี่ยงปัญหาเหล่านี้ทำให้มั่นใจได้ว่าการปิดผนึกเชื่อถือได้อย่างแท้จริง

ปะเก็นโลหะลูกฟูกมีการปิดผนึกและการปรับตัวที่ดีเยี่ยม แต่จะติดตั้งอย่างถูกต้องเท่านั้น มีเพียงการตรวจสอบอย่างละเอียดก่อนการติดตั้ง เพื่อให้มั่นใจว่ามีการกระจายแรงเค้นสม่ำเสมอระหว่างการติดตั้ง และการตรวจสอบหลังการติดตั้ง ปะเก็นจึงจะมีอายุการใช้งานและประสิทธิภาพการปิดผนึกตามที่ต้องการได้ สำหรับอุปกรณ์อุตสาหกรรม ปะเก็นขนาดเล็กมีความสำคัญอย่างยิ่งต่อการทำงานที่ปลอดภัยของทั้งระบบ ดังนั้นจึงไม่ควรดำเนินการติดตั้งแบบเบามือ
