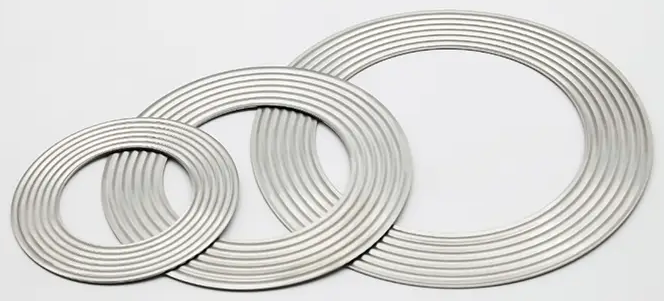

เหตุใดปะเก็นโลหะลูกฟูกจึงไม่สามารถถูกแทนที่ได้ภายใต้สภาวะที่มีอุณหภูมิสูงและความดันสูง

ในอุตสาหกรรมปิโตรเคมี พลังงานไฟฟ้า พลังงานนิวเคลียร์ และอุตสาหกรรมอื่นๆ สภาพการทำงานของอุณหภูมิสูงและความดันสูง (HT/HP) มีข้อกำหนดที่เข้มงวดมากเกี่ยวกับประสิทธิภาพของซีล ปะเก็นทั่วไปมีแนวโน้มที่จะล้มเหลวภายใต้สภาวะที่รุนแรง ส่งผลให้เกิดการรั่วไหลปานกลาง อุปกรณ์เสียหาย และแม้กระทั่งอุบัติเหตุด้านความปลอดภัย ปะเก็นโลหะลูกฟูกกลายเป็นตัวเลือกที่ไม่สามารถถูกแทนที่ได้ภายใต้สภาวะอุณหภูมิสูงและความดันสูงเนื่องจากการออกแบบโครงสร้างและคุณสมบัติของวัสดุที่เป็นเอกลักษณ์

1. คุณสมบัติของวัสดุ: ทนต่ออุณหภูมิสูง, ทนต่อแรงดันสูง, ทนต่อการกัดกร่อน

ทนต่ออุณหภูมิสูง (-200 ℃ ~ 1,000 ℃)

ปะเก็นโลหะลูกฟูกทำจากวัสดุโลหะผสมประสิทธิภาพสูงและสามารถทนต่ออุณหภูมิที่สูงเกินไป:

สแตนเลส (316/321): เหมาะสำหรับ -200°C~600°C ทนต่อการกัดกร่อนทั่วไป

Inconel 600/625: ทนต่ออุณหภูมิได้ถึง 1000°C ทนทานต่อการกัดกร่อนของไฮโดรเจนซัลไฟด์ (H₂S)

Hastelloy C-276: ทนต่อกรดแก่ (เช่น กรดไฮโดรคลอริก กรดซัลฟิวริก) และออกซิเดชันที่อุณหภูมิสูง

การเปรียบเทียบ: ปะเก็นอโลหะ (เช่น กราไฟต์ ยาง) จะทำให้คาร์บอนหรือละลายที่อุณหภูมิสูงกว่า 500°C ในขณะที่ปะเก็นโลหะแบนทั่วไปมีแนวโน้มที่จะเปลี่ยนรูปคืบคลานที่อุณหภูมิสูง

ความต้านทานการเสียรูปแรงดันสูง (> 50เมกะปาสคาล)

โครงสร้างโลหะลูกฟูกสามารถเปลี่ยนรูปได้อย่างยืดหยุ่นภายใต้แรงกดดันสูง เพื่อชดเชยความไม่สม่ำเสมอเล็กน้อยของพื้นผิวหน้าแปลน และป้องกันความล้มเหลวในการปิดผนึก

ความต้านทานการคืบ: อัตราการคืนตัวของความยืดหยุ่นของปะเก็นลูกฟูกมากกว่า 90% ในขณะที่ปะเก็นโลหะแบนมีแนวโน้มที่จะเปลี่ยนรูปพลาสติกภายใต้แรงดันสูง ส่งผลให้สลักเกลียวคลายตัวและรั่วไหล

ความต้านทานการกัดกร่อนและความเข้ากันได้ของสื่อ

เทคโนโลยีการเคลือบผิว: สามารถชุบ PTFE (ความต้านทานต่อกรดและด่าง), เงิน (การนำความร้อนที่เพิ่มขึ้น) หรือนิกเกิล (ความต้านทานการกัดกร่อนของคลอไรด์ไอออน) ได้

สื่อที่ใช้บังคับ: ก๊าซที่เป็นกรด (CO₂, H₂S), ด่างแก่, โลหะเหลว ฯลฯ

การเปรียบเทียบ: ปะเก็นยางมีแนวโน้มที่จะบวมเมื่อสัมผัสกับน้ำมัน และปะเก็นกราไฟท์มีแนวโน้มที่จะเกิดผงในสภาพแวดล้อมออกซิไดซ์ที่รุนแรง

2. ข้อดีของโครงสร้าง: การชดเชยความยืดหยุ่นและประสิทธิภาพการปิดผนึกสูง

กลไกการชดเชยความยืดหยุ่นของลอน

โครงสร้างลอนลอนจุดสูงสุดทำให้เกิดการเสียรูปยืดหยุ่นเมื่ออยู่ภายใต้แรงกดดัน ปรับให้เข้ากับความไม่สม่ำเสมอของพื้นผิวหน้าแปลนโดยอัตโนมัติ

ประสิทธิภาพการเด้งกลับ: แม้ว่าพรีโหลดของโบลต์จะลดลง แต่โครงสร้างลูกฟูกยังคงสามารถรักษาการซีลได้ (ปะเก็นแบนจะรั่วเมื่อหลวม)

การออกแบบคอมโพสิตหลายชั้น (ปะเก็นที่ได้รับการปรับปรุง)

กราไฟท์ยืดหยุ่นด้านนอกเป็นลอนโลหะด้านใน: ทั้งความแข็งแรงของโลหะและการปิดผนึกที่ไม่ใช่โลหะ

สถานการณ์การใช้งาน: ท่อส่งไอน้ำหลักของโรงไฟฟ้านิวเคลียร์ (ต้องทนต่ออุณหภูมิสูงและรังสีในเวลาเดียวกัน)

การเปรียบเทียบ: ปะเก็นโลหะแบนไม่สามารถปรับให้เข้ากับการเสียรูปของหน้าแปลนได้ และมีแนวโน้มที่จะเกิดการรั่วไหลเนื่องจากความเข้มข้นของความเค้นเฉพาะที่

การเปรียบเทียบประสิทธิภาพกับปะเก็นแบบเดิม ：

3. จุดบำรุงรักษาของ ปะเก็นโลหะลูกฟูก

• ข้อควรระวังในการติดตั้ง

การตรวจสอบก่อนการติดตั้ง

สถานะของปะเก็น: ยืนยันว่าไม่มีการเยื้อง รอยแตก หรือการกัดกร่อน (โดยเฉพาะบริเวณลอนลูกฟูก)

พื้นผิวหน้าแปลน: ทำความสะอาดและตรวจสอบความเรียบ (ความหยาบRa≤0.8μm) ไม่มีรอยขีดข่วนหรือสนิม

โบลท์: ใช้โบลท์ใหม่หรือยืนยันว่าไม่มีการเปลี่ยนรูปแรงดึง และใช้สารป้องกันการยึดติดที่เกลียว

ขั้นตอนการติดตั้งที่ถูกต้อง

ตำแหน่งกึ่งกลาง: ปะเก็นต้องปิดพื้นผิวซีลหน้าแปลนอย่างสมบูรณ์ และไม่อนุญาตให้มีการเบี่ยงเบน

การควบคุมพรีโหลด: ขันให้แน่นเป็นระยะตามแรงบิดมาตรฐาน (เช่น วิธีสามขั้นตอน 50%-80%-100% ที่แนะนำโดย ASME B16.5)

หลีกเลี่ยงแรงดันเกิน: แรงบิดที่มากเกินไปอาจทำให้ลอนยุบตัว (อ้างอิงถึงอัตราการบีบอัดที่ผู้ผลิตกำหนด โดยปกติคือ 30%-50%)

พฤติกรรมต้องห้าม:

การนำปะเก็นที่แบนกลับมาใช้ใหม่ (ความล้มเหลวแบบยืดหยุ่น)

ใช้ค้อนหรือเครื่องมือเกี่ยวกับลมเพื่อติดตั้งอย่างรุนแรง

• มาตรฐานการถอดและเปลี่ยน

สถานการณ์ที่ต้องเปลี่ยนใหม่

ความเสียหายของโครงสร้างลูกฟูก: ลอนแบน หัก หรือยุบบางส่วน (สูญเสียความยืดหยุ่น)

การกัดกร่อน/การสึกหรอ: สามารถมองเห็นรูพรุน รอยแตกร้าว หรือการหลุดร่อนขนาดใหญ่ของสารเคลือบได้บนพื้นผิวโลหะ

ประวัติการรั่วไหล: การรั่วไหลซ้ำๆ ที่ตำแหน่งปะเก็นเดียวกันบ่งชี้ว่าซีลชำรุด

กระบวนการถอดแยกชิ้นส่วนอย่างปลอดภัย

บรรเทาความดันและทำให้เย็นลงจนถึงอุณหภูมิห้อง

คลายสลักเกลียวตามลำดับเพื่อหลีกเลี่ยงไม่ให้พื้นผิวหน้าแปลนหลุดกะทันหัน

ทำความสะอาดคราบปะเก็นเก่า (อย่าใช้เครื่องมือมีคมขูดหน้าแปลน)

• ข้อกำหนดการจัดเก็บและการขนส่ง

สภาพการเก็บรักษา

สภาพแวดล้อม: อุณหภูมิ 5-30 ℃ ความชื้น ≤60% ห่างจากก๊าซที่มีฤทธิ์กัดกร่อนของกรดและด่าง

บรรจุภัณฑ์: กล่องแข็งถุงกันความชื้นดั้งเดิมสำหรับการจัดเก็บไม่มีการซ้อนหรือโค้งงอ

ข้อกำหนดด้านการขนส่ง

แก้ไขในกล่องกันกระแทกเพื่อหลีกเลี่ยงการเสียรูปของลอนที่เกิดจากการกระแทก

ป้ายระบุว่า "ห้ามกด" และ "ป้องกันความชื้น"
