ปะเก็นแผลเกลียวคืออะไร?

ก.คืออะไร ปะเก็นแผลเกลียว ?

ปะเก็นแผลแบบเกลียวเป็นปะเก็นซีลกึ่งโลหะที่ทำโดยการพันแถบโลหะที่ขึ้นรูปไว้ล่วงหน้าและวัสดุตัวเติมแบบอ่อนเข้าด้วยกันเป็นชั้นสลับกัน ทำให้เกิดวงแหวนยืดหยุ่นที่ผนึกช่องว่างระหว่างหน้าแปลนทั้งสอง การผสมผสานระหว่างขดลวดโลหะที่สปริงตัวและตัวเติมแบบอ่อนทำให้ปะเก็นสามารถฟื้นตัวได้เล็กน้อยภายใต้การเปลี่ยนแปลงของแรงดัน ซึ่งช่วยให้ซีลแน่นหนาแม้ในขณะที่โหลดของสลักเกลียวและอุณหภูมิเปลี่ยนแปลงระหว่างการทำงาน

โครงสร้างนี้เป็นสิ่งที่แยกปะเก็นแผลแบบเกลียวออกจากโลหะแข็งหรือปะเก็นแบบอ่อนล้วนๆ ปะเก็นแบบอ่อนเพียงอย่างเดียวสามารถบีบอัดอย่างถาวรและสูญเสียการซีลได้ ในขณะที่ปะเก็นโลหะแข็งเพียงอย่างเดียวมักจะไม่สามารถปรับให้เข้ากับความผิดปกติเล็กๆ น้อยๆ ของพื้นผิวบนใบหน้าของหน้าแปลนได้ ปะเก็นพันแผลแบบเกลียวตั้งอยู่ระหว่างทั้งสอง ซึ่งเป็นเหตุผลว่าทำไมจึงยังคงเป็นหนึ่งในประเภทปะเก็นที่ได้รับการระบุอย่างกว้างขวางมากที่สุดสำหรับท่อ ภาชนะรับแรงดัน และเครื่องแลกเปลี่ยนความร้อน

ผู้ผลิตปะเก็นแผลแบบเกลียวที่มีชื่อเสียงสร้างปะเก็นเหล่านี้โดยมีสามส่วนหลัก ได้แก่ แถบโลหะที่คดเคี้ยว วัสดุตัวเติม และวงแหวนรองรับอย่างน้อยหนึ่งวง โดยแต่ละส่วนจะกล่าวถึงในส่วนถัดไป

ปะเก็นแผลเกลียว การก่อสร้าง: ส่วนประกอบหลัก

ปะเก็นพันเกลียวทุกอันถูกสร้างขึ้นจากชิ้นส่วนมาตรฐานชุดเล็กๆ แม้ว่าการผสมวัสดุที่แน่นอนจะเปลี่ยนไปตามเงื่อนไขการบริการที่ต้องจัดการก็ตาม

แถบขดลวดโลหะ

แถบโลหะสำเร็จรูปบาง ๆ ซึ่งส่วนใหญ่มักเป็นเหล็กกล้าไร้สนิมจะถูกพันให้เป็นรูปทรงเกลียว แถบนี้มีสปริงด้านหลังที่ช่วยให้ปะเก็นตอบสนองต่อการเปลี่ยนแปลงเล็กน้อยในการรับน้ำหนักของสลักเกลียวและการเคลื่อนที่ของหน้าแปลน โดยไม่สูญเสียการสัมผัสกับพื้นผิวซีล

วัสดุฟิลเลอร์

ฟิลเลอร์ชนิดอ่อน โดยทั่วไปคือกราไฟท์หรือ PTFE จะถูกพันในชั้นสลับกับแถบโลหะ ฟิลเลอร์จะเติมความผิดปกติของพื้นผิวระดับจุลภาคบนใบหน้าของหน้าแปลน และให้ความสามารถในการปิดผนึกเริ่มต้นก่อนที่ขดลวดโลหะจะรับภาระการปิดผนึกในระยะยาว

วงแหวนด้านนอกและด้านใน

วงแหวนตรงกลางด้านนอกช่วยให้ปะเก็นอยู่ในตำแหน่งที่ถูกต้องภายในวงกลมสลักเกลียว และป้องกันการม้วนจากการบีบอัดมากเกินไป ในขณะที่วงแหวนด้านในที่เป็นอุปกรณ์เสริมจะเพิ่มการรองรับในแนวรัศมี และช่วยป้องกันการโก่งงอในการใช้งานแรงดันสูง

ปะเก็นแผลเกลียวสร้างซีลได้อย่างไร

ประสิทธิภาพการซีลมาจากความสัมพันธ์ทางกลตรงไปตรงมาระหว่างโหลดโบลต์และแรงอัดของปะเก็น เมื่อขันโบลท์หน้าแปลนให้แน่น ขดลวดและฟิลเลอร์จะบีบอัดเข้าด้วยกัน ทำให้เกิดแรงกดทับบริเวณหน้าปะเก็นจนกระทั่งสูงพอที่จะปิดกั้นเส้นทางของของไหล

นี่เป็นรูปแบบอ้างอิงทั่วไปแทนที่จะเป็นการทดสอบที่วัดได้เพียงครั้งเดียว และรูปร่างโค้งจริงขึ้นอยู่กับประเภทของตัวเติม ความหนาแน่นของขดลวด และผิวสำเร็จของหน้าแปลน ความสัมพันธ์โดยรวมยังคงอยู่ในการติดตั้งส่วนใหญ่: ความเค้นของเบาะนั่งจะเพิ่มขึ้นอย่างต่อเนื่องเมื่อโหลดของโบลต์เพิ่มขึ้น จนกระทั่งปะเก็นถึงจุดที่สามารถปิดกั้นช่องว่างการซีลได้เต็มที่

วัสดุตัวเติมทั่วไปสำหรับปะเก็นแผลเกลียว

การเลือกฟิลเลอร์เป็นหนึ่งในการตัดสินใจแรกๆ ในการเลือกปะเก็นแผลแบบเกลียว เนื่องจากจะส่งผลโดยตรงต่อช่วงอุณหภูมิและความเข้ากันได้ทางเคมี

การจัดอันดับความดันและอุณหภูมิตามประเภทฟิลเลอร์

เนื่องจากวัสดุตัวเติมจะกำหนดเพดานอุณหภูมิในทางปฏิบัติสำหรับปะเก็นแผลเกลียวที่เติมด้วยกราไฟท์ โดยปกติแล้ว นี่จึงเป็นข้อกำหนดแรกที่ต้องยืนยันก่อนที่จะเลือกระหว่างปะเก็นแผลเกลียวที่เติมกราไฟต์และปะเก็นแผลเกลียวที่เติม PTFE

กราไฟต์ยังคงเป็นตัวเติมที่ระบุโดยทั่วไปมากที่สุดสำหรับบริการทางอุตสาหกรรมทั่วไป โดยมีความสมดุลในทางปฏิบัติระหว่างความทนทานต่ออุณหภูมิและความต้านทานต่อสารเคมี ในขณะที่ตัวเติมเซรามิกและไมก้าจะสงวนไว้สำหรับอุปกรณ์กระบวนการที่มีอุณหภูมิสูงกว่า

การจัดอันดับระดับความดันทั่วไปสำหรับปะเก็นแผลเกลียว

ปะเก็นพันแผลแบบเกลียวได้รับการผลิตขึ้นเพื่อให้ตรงกับคลาสแรงดันหน้าแปลนมาตรฐาน ดังนั้นขนาดและสเกลความหนาแน่นของขดลวดพร้อมกับระดับคลาสของหน้าแปลนที่ติดตั้งอยู่

ตัวเลขเหล่านี้เป็นค่าอ้างอิงอุณหภูมิห้องโดยประมาณสำหรับประเภทหน้าแปลนทั่วไป และความสูงของแท่งในแผนภูมิเป็นมาตราส่วนเพื่อให้อ่านง่าย แทนที่จะวาดตามมาตราส่วนอย่างเคร่งครัด แรงดันที่อนุญาตจริงจะขึ้นอยู่กับวัสดุหน้าแปลน อุณหภูมิ และรหัสการออกแบบที่เกี่ยวข้องเสมอ

ปะเก็นแผลเกลียวและปะเก็นข้อต่อแหวน: ความแตกต่างที่สำคัญ

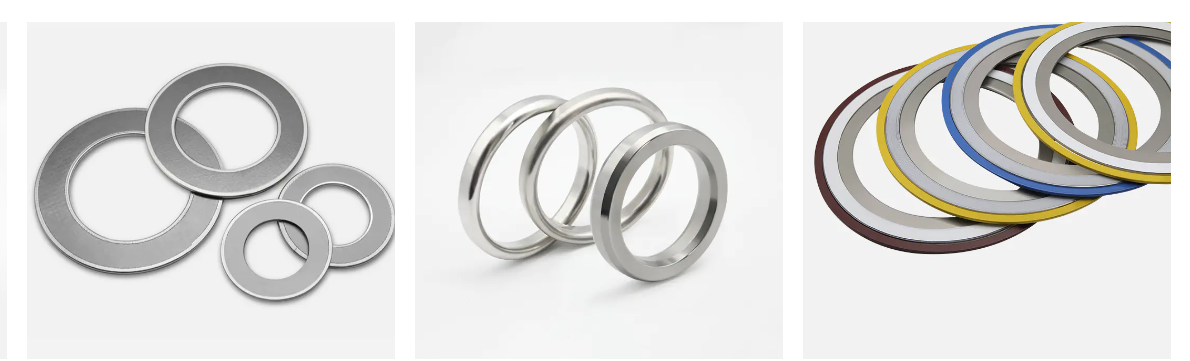

ปะเก็นแผลแบบเกลียวและข้อต่อแบบวงแหวนหรือ RTJ ปะเก็นนั้นพบได้ทั่วไปในท่อแรงดันสูง แต่จะปิดผนึกด้วยวิธีที่ต่างกันและเหมาะกับสถานการณ์ที่แตกต่างกัน

โดยทั่วไปปะเก็นแผลแบบเกลียวจะให้การคืนตัวของแรงอัดที่ดีกว่า และความทนทานต่อความไม่สมบูรณ์ของพื้นผิวหน้าแปลนเล็กน้อย ในขณะที่ปะเก็น RTJ ที่เป็นโลหะทั้งหมด โดยทั่วไปจะรองรับแรงดันและอุณหภูมิสุดขั้วที่สูงกว่า แต่ต้องใช้หน้าแปลนร่องที่มีเครื่องจักรอย่างแม่นยำ และไม่ได้ตั้งใจที่จะนำกลับมาใช้ใหม่หลังจากการถอดออก

ปะเก็นแผลเกลียวถูกใช้ในอุตสาหกรรมต่างๆ

การผสมผสานระหว่างความทนทานต่อแรงกด ช่วงอุณหภูมิ และการกู้คืนแรงอัด ทำให้ปะเก็นแผลแบบเกลียวเป็นตัวเลือกที่ใช้กันทั่วไปในอุปกรณ์กระบวนการหลายประเภท

ระบบท่อส่งไอน้ำ

ปะเก็นพันแผลแบบเกลียวสำหรับบริการท่อส่งไอน้ำจำเป็นต้องจัดการกับการหมุนเวียนความร้อนซ้ำๆ ในขณะที่ท่อร้อนและเย็นลง ซึ่งเป็นจุดที่ขดลวดโลหะที่สปริงตัวช่วยรักษาการปิดผนึกที่แน่นหนาผ่านการแกว่งของอุณหภูมิ

เครื่องแลกเปลี่ยนความร้อน

ปะเก็นพันเกลียวสำหรับการใช้งานตัวแลกเปลี่ยนความร้อนมักจะมีขนาดตามรูปแบบหน้าแปลนเฉพาะ และต้องทนต่อทั้งแรงดันภายในและการขยายตัวทางความร้อนของเปลือกตัวแลกเปลี่ยนระหว่างรอบการเริ่มต้นและปิดเครื่อง

ภาชนะรับแรงดัน

ปะเก็นแผลแบบเกลียวสำหรับการปิดภาชนะรับความดันจะถูกเลือกโดยอิงตามความดันการออกแบบภาชนะและตัวกลางกระบวนการภายใน โดยมีวัสดุตัวเติมที่เลือกให้ตรงกับสภาพแวดล้อมทางเคมี

ท่อปิโตรเคมีและกระบวนการ

ในโรงกลั่นและโรงงานเคมีต่างๆ มีการใช้ปะเก็นพันเกลียวในการเชื่อมต่อแบบแปลนทั่วทั้งเครือข่ายท่อ ซึ่งคุณภาพการผลิตที่สม่ำเสมอจากซัพพลายเออร์ปะเก็นพันเกลียวช่วยสนับสนุนประสิทธิภาพที่คาดการณ์ได้ในการติดตั้งขนาดใหญ่

วิธีการระบุและเลือกปะเก็นแผลเกลียวด้านขวา

ผู้ผลิตปะเก็นพันแผลแบบเกลียวส่วนใหญ่ปฏิบัติตามรหัสสีที่ใช้ร่วมกันบนวงแหวนด้านนอกและแถบตัวเติม ซึ่งทำให้สามารถระบุวัสดุที่พันและตัวเติมได้โดยไม่ต้องแยกชิ้นส่วนปะเก็น

เมื่อเลือกปะเก็น การจับคู่วัสดุวงแหวนรอบนอกกับสภาพแวดล้อมของหน้าแปลน และการยืนยันเส้นผ่านศูนย์กลางด้านในและด้านนอกที่ถูกต้องกับระดับแรงดันของหน้าแปลนเป็นการตรวจสอบสองครั้งที่คุ้มค่าก่อนการติดตั้ง ควบคู่ไปกับคำขอปะเก็นแผลเกลียวแบบกำหนดเองสำหรับรูปแบบหน้าแปลนที่ไม่ได้มาตรฐาน

เกี่ยวกับ Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd ก่อตั้งขึ้นเมื่อปี 2007 และตั้งอยู่ในหนิงโป มณฑลเจ้อเจียง โดยมีโรงงานผลิตครอบคลุม 20,000 ตารางเมตร . บริษัทมุ่งเน้นไปที่การทำงานที่ปลอดภัยและเชื่อถือได้ของระบบซีลของเหลว ช่วยให้ลูกค้าระบุเทคโนโลยีการซีลที่เหมาะกับสภาพกระบวนการของตนได้

สายการผลิตหลายสายสนับสนุนการออกแบบและการผลิตปะเก็นซีลและวัสดุซีลที่เกี่ยวข้องสำหรับภาคการผลิตปิโตรเลียม เคมี พลังงาน การต่อเรือ และเครื่องจักร ในฐานะผู้ผลิตปะเก็นอุตสาหกรรม กลุ่มผลิตภัณฑ์หลักประกอบด้วยปะเก็นแผลแบบเกลียว ปะเก็นข้อต่อแหวน ปะเก็น kammprofile ปะเก็นโลหะลูกฟูก ปะเก็นชุดฉนวน และปะเก็นที่ไม่ใช่แร่ใยหิน ครอบคลุมทั้งปะเก็นโลหะและกึ่งโลหะ

การทำงานเป็นซัพพลายเออร์ปะเก็นแผลเกลียวให้กับลูกค้าในหลายภูมิภาค บริษัทสนับสนุนโปรแกรมปะเก็นแผลเกลียวของ OEM และคำขอปะเก็นแผลเกลียวแบบกำหนดเองควบคู่ไปกับแค็ตตาล็อกมาตรฐาน โดยใช้ประสบการณ์การผลิตหลายปีในกลุ่มผลิตภัณฑ์ซีลต่างๆ

บริษัทดำเนินงานตามหลักการสำคัญของความซื่อสัตย์ ความแม่นยำ นวัตกรรม และความสำเร็จร่วมกัน โดยมีเป้าหมายเพื่อสร้างมูลค่าระยะยาวให้กับลูกค้า พนักงาน และอุตสาหกรรมการปิดผนึกของเหลวในวงกว้าง
