ปะเก็น Kammprofile มีหน้าที่อะไรบ้าง?

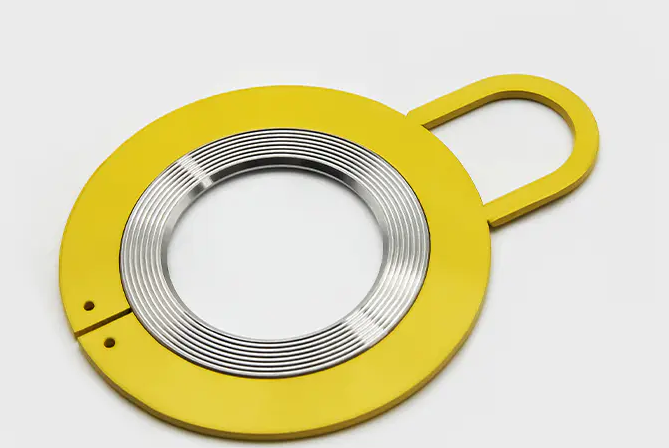

ปะเก็น Kammprofile ได้รับการออกแบบมาเป็นพิเศษปะเก็นโลหะที่มีฟันปลาเป็นรูปวงแหวนหรือแนวรัศมี (รูปแบบฟัน) บนพื้นผิว ส่วนใหญ่ใช้เพื่อเพิ่มประสิทธิภาพการป้องกันการหลวม ป้องกันการสั่นสะเทือน และการปิดผนึกการเชื่อมต่อ ปะเก็นแบบฟันมักจะทำจากแกนโลหะชิ้นเดียวที่มีรอยหยักหรือร่องอยู่ตรงกลางบนพื้นผิวซีลทั้งสอง มักจะหุ้มด้วยวัสดุซีลอ่อน เช่น กราไฟท์หรือ PTFE (โพลีเตตราฟลูออโรเอทิลีน)

1. โครงสร้างและประเภท

(1) โครงสร้างพื้นฐาน

วัสดุ: โดยปกติจะเป็นเหล็กกล้าคาร์บอน สแตนเลส (เช่น 304/316) ทองแดง หรือโลหะผสม
การออกแบบฟัน:
ประเภทของฟันภายนอก: ฟันปลาจะกระจายอยู่ที่ขอบด้านนอกของปะเก็น เหมาะสำหรับพื้นผิวที่นุ่มกว่า (เช่น อะลูมิเนียม)
ประเภทของฟันด้านใน: ฟันปลาอยู่บนวงแหวนด้านในเพื่อปกป้องลักษณะของชิ้นส่วนที่เชื่อมต่อ
ประเภทฟันภายในและภายนอก: ฟันเลื่อยสองด้าน มีฤทธิ์ป้องกันการคลายตัวที่แข็งแกร่งยิ่งขึ้น

(2) ประเภททั่วไป

ปะเก็นฟันมาตรฐาน:ชนิดทั่วไป ใช้สำหรับป้องกันการคลายตัวทั่วไป
ปะเก็นฟันเฟืองทรงกรวย: มีเทเปอร์ เหมาะสำหรับการซีลแรงดันสูง (เช่น การต่อหน้าแปลน)

2. หน้าที่ของปะเก็นฟัน

(1) ป้องกันการคลายและป้องกันการสั่นสะเทือน

การมีส่วนร่วมทางกล: ฟันปลาจะถูกฝังลงในพื้นผิวของตัวเชื่อมต่อเพื่อสร้างอินเตอร์ล็อคทางกายภาพ ต้านทานการคลายตัวที่เกิดจากการสั่นสะเทือน การกระแทก หรือโหลดแบบไดนามิกได้อย่างมีประสิทธิภาพ
การชดเชยแบบยืดหยุ่น: ให้แรงตึงอย่างต่อเนื่องหลังจากการเสียรูปภายใต้แรงกดดัน และสามารถคงความแน่นได้แม้ว่าโบลต์จะถอยเล็กน้อยก็ตาม

(2) การกระจายความเครียด

โครงสร้างฟันปลาจะขยายพื้นที่สัมผัสและลดความเสี่ยงของการบดอัดพื้นผิวของคอนเนคเตอร์ (โดยเฉพาะวัสดุอ่อน เช่น อะลูมิเนียม และพลาสติก)

(3) การปิดผนึกเสริม

เติมเต็มความไม่สม่ำเสมอของพื้นผิวสัมผัสในระดับจุลภาค และสามารถปรับปรุงประสิทธิภาพการซีลในสภาพแวดล้อมแรงดันต่ำเมื่อใช้ร่วมกับสารเคลือบหลุมร่องฟัน

(4) การนำไฟฟ้า/ความร้อน

วัสดุโลหะสามารถปรับปรุงประสิทธิภาพการนำกระแสหรือประสิทธิภาพการกระจายความร้อนของชิ้นส่วนเชื่อมต่อ (เช่น การต่อสายดินไฟฟ้า การยึดหม้อน้ำ)
สถานการณ์ที่เกี่ยวข้อง
อุปกรณ์ที่มีการสั่นสะเทือนสูง ได้แก่ เครื่องยนต์ การขนส่งทางรถไฟ กังหันลม
ชิ้นส่วนโหลดแบบไดนามิก: เครื่องจักรวิศวกรรม ระบบกันสะเทือนของรถยนต์
การต่อวัสดุแบบอ่อน: ป้องกันไม่ให้โบลท์คลายตัวในอะลูมิเนียมอัลลอยหรือพลาสติก

3. มาตรฐานการเปลี่ยนปะเก็นฟัน

(1) มีมาตรฐานที่ชัดเจนในการเปลี่ยน

ฟันซี่ฟันสึกอย่างรุนแรงหรือทื่อ
ประสิทธิภาพ: ปลายฟันสึกเรียบอย่างเห็นได้ชัดและสูญเสียความคม (ไม่มีรอยขีดข่วนเมื่อเกาด้วยเล็บมือ)
ผลที่ตามมา: สูญเสียความสามารถในการกัดและประสิทธิภาพในการป้องกันการคลายตัวลดลง

(2) การเสียรูปหรือการแตกร้าวของปะเก็น

ประสิทธิภาพการทำงาน: การบิดเบี้ยวโดยรวม รากฟันแตกหักหรือรอยแตกร้าว
ผลที่ตามมา: ไม่สามารถกระจายแรงกดอย่างสม่ำเสมอ ซึ่งอาจทำให้การเชื่อมต่อเสียหายได้

(3) การคลายเกลียวซ้ำหลายครั้ง

ประสิทธิภาพการทำงาน: ตำแหน่งเดิมยังคงหลวมหลังจากการขันแน่นหลายครั้ง และไม่รวมสาเหตุอื่นๆ (เช่น ความเสียหายของเกลียวโบลต์)
สาเหตุ: รอยหยักของปะเก็นเสียหายและไม่สามารถให้แรงตึงต่อเนื่องได้

(4) ความล้มเหลวของซีล

ประสิทธิภาพการทำงาน: การรั่วไหลเกิดขึ้นเมื่อใช้กับซีล (เช่น ของเหลว/ก๊าซรั่วจากส่วนต่อประสานของหน้าแปลน)
สาเหตุ: ฟันปะเก็นถูกบดอัดและไม่สามารถเติมเต็มพื้นผิวที่ไม่สม่ำเสมอได้
(5) การกัดกร่อนหรือการเสื่อมสภาพของวัสดุ
ประสิทธิภาพการทำงาน: การแทรกซึมของสนิม, สี Verdigris (ปะเก็นทองแดง) หรือการเกิดออกซิเดชันที่อุณหภูมิสูง (พื้นผิวสีน้ำเงิน, เปราะ) ความเสี่ยง: ความแรงลดลง การแตกและการปนเปื้อนของระบบที่เป็นไปได้ (เช่น สายไฮดรอลิก)
